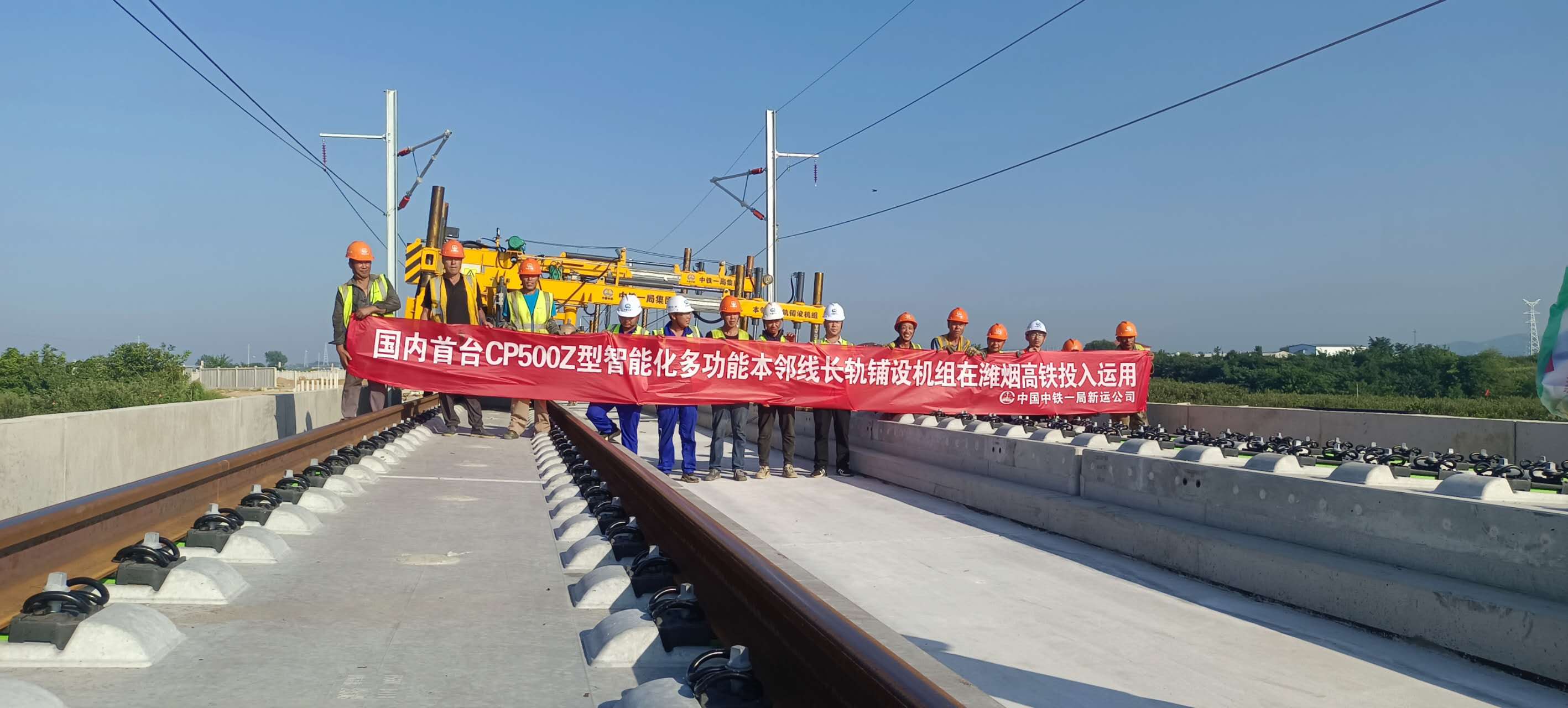

無縫鐵路本鄰線長軌鋪設機
發布時間：2025/1/10 11:05:52
本鄰線長軌鋪設機組是我公司最新研制的，具有自動化程度高、鋪設精度高、無損道床扣件、綜合作業效率高、可靠性高、擁有我國自主知識產權等特點，能滿足我國高速鐵路無碴道床一次性鋪設本線和鄰線無縫線路的要求。本鄰線長軌鋪設機組是鐵路鋪軌施工專用設備，它主要由推送車、軌道平車、撥軌裝置、配重裝置、電控系統、液壓系統、附件等組成。本設備使用先進的鄰線鋪軌施工方法，同時兼顧傳統的本線牽引推送鋪軌施工方法，實現一機兩線長鋼軌同步鋪設，提升鄰線鋪軌作業效率，實現鄰線鋪軌、焊軌同股道同步作業，實現鄰線股道間斷鋪設，實現車站雙線鋼軌鋪設，降低長大下坡鄰線鋪軌的風險。
作業基本要求：
序號 | 項目 | 參數 | 備注 |
1 | 使用溫度 | -20℃-+45℃ | |
2 | 環境相對濕度 | 月平均最大相對濕度不大于95% | |
3 | 工作海拔 | ≤2000m | |
4 | 最大工作風速 | 6級 | |
5 | 排放標準 | 國Ⅲ | |
6 | 行駛控制 | 聯掛牽引行駛 | |
7 | 限界 | 運行時應滿足鐵路機車車輛限界：“GB146.1-83《標準軌距鐵路鐵路機車車輛限界》” | |
8 | 作業道床類型 | 無碴道床；有碴道床 | |
9 | 軌枕間距 | 600mm，誤差不超過±20mm | |
10 | 線路軌距 | 標準軌距1435mm | |
11 | 線間距 | 標準線間距5000mm | |
12 | 車輛走行機構 | 鐵路轉向架，聯掛牽引 | |
13 | 車輛制動系統 | 空氣制動系統 | |
14 | 車輛最大掛運速度 | 50km/h | |
15 | 最大施工坡度 | 千分之三十 | |
16 | 施工人員 | 20人以內 | 含司機 |
17 | 鋼軌類型 | 50kg/m、60kg/m、75kg/m | |
18 | 工作時通過的最小曲線半徑 | 300m | |
19 | 運輸方式 | 滿足公路運輸；與機車聯掛運行。 | |
20 | 照明 | 照明良好，滿足夜間作業要求 |
限界要求：
| GB/T 5600-2018 | 鐵路火車通用技術條件 |
| GB/T 146.1 | 軌距鐵路限界 第一部分：機車車輛限界 |
| TB/T 3276-2011 | 高速鐵路用鋼軌 |
| TB/T 2033-2003 | 軌道平車通用技術條件 |

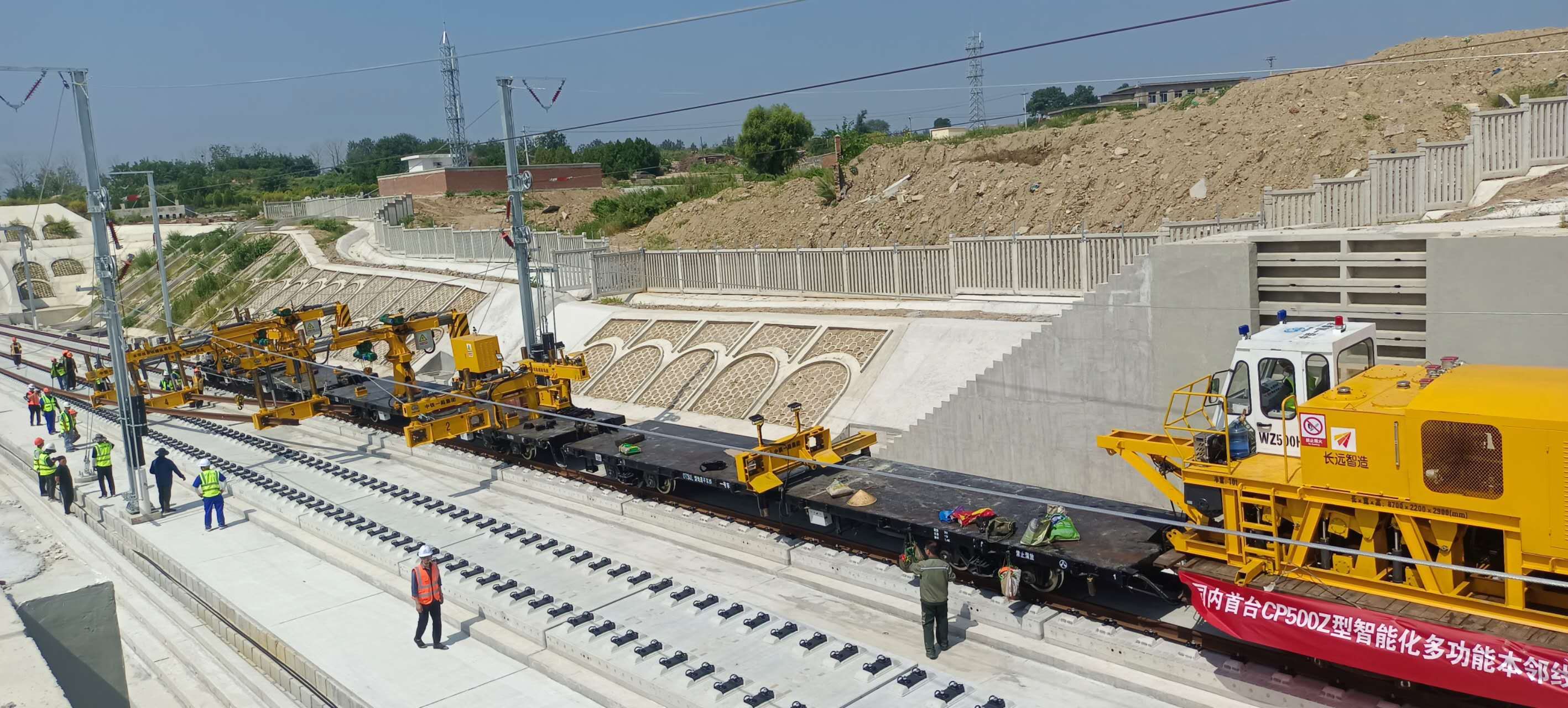

本鄰線長軌鋪設機組是鐵路鋪軌施工專用設備，它主要由分軌推送車、軌道平車、撥軌裝置、配重裝置、電控系統、液壓系統、附件等組成。本鄰線長軌鋪設機組采用推送式鋪軌作業法，設備構成按機組前后位置組成：主要由分軌推送車 + 長軌鋪設一號車 + 長軌鋪設二號車 + 長軌鋪設三號車。推送車由推送機構 + 分軌裝置 + 升降滾筒 + 本線順坡裝置（可拆卸）組成。長軌鋪設一號車由DT30L型軌道平車 + 一號撥軌裝置組成。長軌鋪設二號車由DT30L型軌道平車 + 二號撥軌裝置 + 二號車配重 + 三號懸吊撥軌裝置組成。長軌鋪設三號車由DT30L型軌道平車 + 四號懸吊撥軌裝置 + 三號車配重 + 五號撥軌裝置組成。
3. 設備性能參數
1 | 鋪軌機組質量 | 約80t | |
2 | 適用作業道床類型 | 無碴、有碴道床 | |
3 | 本線作業方式 | 牽引推送式鋪軌 | |
4 | 鄰線作業方式 | 導引順坡式鋪軌 | |
5 | 軌道平車型號 | DT30L型 | |
6 | 單個軌道平車載重 | 30t | |
7 | 工作效率（本線） | 2km/h | |
8 | 工作效率（鄰線） | 1km/h | |
9 | 撥軌裝置最小功率 | 25KW | |
10 | 配套使用車輛或機組 | WZ500G型大功率推送車 | |
WZ500C型鋼軌牽引車 | |||
各型號鋼軌運輸車 | |||
11 | 一號撥軌裝置 | 液壓系統壓力 | 16MPa |
最大橫移量 | 800mm | ||
升降高度 | 300mm | ||
12 | 二號撥軌裝置 | 液壓系統壓力 | 16MPa |
左右最大橫移量 | 300mm | ||
升降高度 | 400mm | ||
13 | 三號撥軌裝置 | 液壓系統壓力 | 16MPa |
懸梁回轉速度 | 1.2r/min | ||
導框最大橫移量 | 800mm | ||
導框升降高度 | 800mm | ||
電動葫蘆額定載重量 | 2t | ||
電動葫蘆起升速度 | 4m/min | ||
下方電動葫蘆起吊位置距近車邊最大間隙 | 400mm | ||
電動葫蘆配置發電機 | 不小于10KW/380V | ||
14 | 四號撥軌裝置 | 液壓系統壓力 | 16MPa |
懸梁回轉速度 | 1.2r/min | ||
導框最大橫移量 | 1100mm | ||
導框升降高度 | 1050mm | ||
電動葫蘆額定載重量 | 2t | ||
電動葫蘆起升速度 | 4m/min | ||
下方電動葫蘆起吊位置距近車邊最大間隙 | 1000mm | ||
電動葫蘆配置發電機 | 不小于10KW/380V | ||
15 | 五號撥軌裝置 | 液壓系統壓力 | 16MPa |
左右最大橫移量 | 1000mm | ||
升降高度 | 800mm | ||
16 | DT30L型軌道平車 | 車輛自重 | 15t |
車輛載重 | 30t | ||
換長 | 1.46 | ||
最小通過曲線半徑 | 100m | ||
聯掛速度 | 50km/h | ||
構造速度 | 80km/h | ||
車輛定距 | 10000mm | ||
轉向架軸距 | 1600mm | ||
車輛長度 | 16020 | ||
車面底板距軌面高（空車） | 820mm | ||
制動形式 | 120閥 | ||
